Batterieanlagen für USV-Anwendungen mit beispielhafter Energiedichte
Minimale Raumkosten
Spez. Leistungsvolumen der gesamten Batterieanlage ~ 50 kW/m³
für 10 Min. bei US = 1,7 Volt/Zelle
Keine Kosten für säurebeständige Raumausstattung.
In aller Regel keine mechanische Lüftungsanlage erforderlich.
Wirtschaftlichkeit
8-10 Jahre Gebrauchsdauer
Restkapazität > 80% CN bei 20°C Umgebungstemperatur
Einsparung an Unterhaltungskosten, Betriebsmitteln und Stoffen, kein
Wartungsaufwand.
In aller Regel Einsparung der Lüftungsanlage und der Betriebskosten
dafür, durch natürliche Belüftung.
Einfacher kostensparender Transport, keine Inbetriebsetzung.
Minimaler Energieverbrauch bei der Dauerladung, 40% gegenüber
konventionellen geschlossenen Systemen.
Preiswert
Komplett in Gestellausführung oder als Batterieschrank, vorbildlicher
Aufbau, einfache Montage.
Standardgestellprogramm für Zwischenkreis-Nennspannungen von 216,
360, 384 und 396 V.
 |
 |

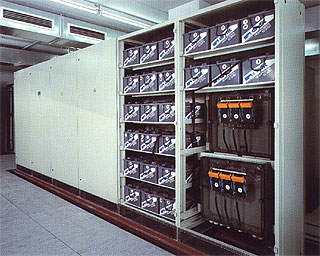

Batteriespeicherleistung 400 KVA
für 10
UNenn 384 Volt
Stellfläche 3,64 m², Raumvolumen 8m³ |

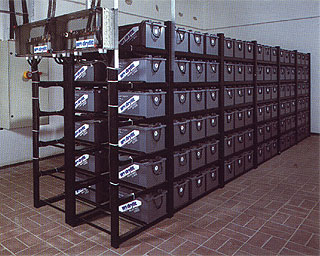

Batteriespeicherleistung 400 KVA
für 30
UNenn 384 Volt
Stellfläche 6,9 m², Raumvolumen 12,42m³ |
Notstrom USV Batterieanlagen

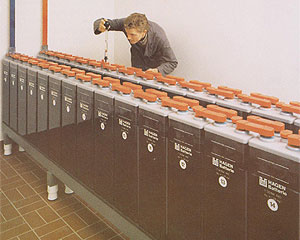

Die Batterieaufstellung erfolgt wie bei allen ortsfesten Batterieanlagen nach DIN VDE 0510, Teil 2.
Die Zellen eignen sich nach den Anforderungen des Kunden und den örtlichen Gegebenheiten zum Einbau in Batterieschränke oder zur Montage auf Stahl- und Holzgestellen.
Bis zur ersten Absicherung sind die Anschlussleitungen kurzschlusssicher zu verlegen (VDE 0100, Teil 520).
Bedienungsgänge müssen eine Gangbreite von mindestens 50 cm aufweisen. Für leitende Batterieteile, zwischen denen mehr als 120 V Nennspannung liegt, ist ein Mindestabstand von 1,50 m erforderlich, sofern Berührungsschutz nicht anderweitig erfolgt.
 |
 |
| OCSM-Batterieanlage |

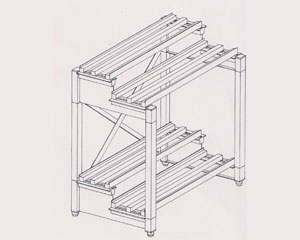

Steckbare Stahlgestelle |
Investition zum Umweltschutz
- Festgelegter Elektrolyt im verschlossenen Gefäß - verhindert
Gewässerschäden auch bei Gefäßbruch.
- Keine Belästigung durch Lüftungsgeräusche.
- Einfacher ungefährlicher Abtransporte der Zellen. Kein Gefahrgut
- Luft/Straße/Schiene.
- Keine Lagerung von Säure oder Wasser.
- Einsparung von Wasser- und Stromverbrauch.
- Weniger Abfall durch Langlebigkeit.
- Hoher Recyclinggrad nach Lebensdauerende.
Betriebssicher, auch bei hoher Belastung
Unempfindlich gegen Ausfall oder Störung des Ladegerätes.
Bis zu 4 Wochen tiefentlade- bzw. überladefest.
Sicher gegen interne Kurzschlüsse. Auch bei Gefäßriss noch begrenzte
Zeit betriebsbereit.
Auch nach 2 Jahren ohne Ladung noch betriebsfähig bei 20°C
Umgebungstemperatur.
Sehr kurze Wiederaufladezeiten.
|
